HydRhino, Rhino için bir tekne tasarımı eklentisidir. Ön tasarımın bütün adımları tek bir araç çubuğunda toplanır. Karinayı HullWizard ile çizersiniz. Ardından hidrostatiği hesaplar, endazeyi çıkarır, direnci ve motor gücünü bulursunuz. Yapıyı ISO 12215'e göre boyutlandırır, teknenin dalgadaki davranışına bakar ve karina raporunu okursunuz. Güverteye de DeckWizard ile tik döşersiniz.
İkonlar Rhino'daki araç çubuğuyla aynıdır ve sayfanın açık ya da koyu temasına göre değişir. Her araç penceresinin sağ üst köşesinde bir ? düğmesi vardır. Bu düğme kılavuzu o aracın bölümünde açar.
Kurulum ve hesap
Gerekenler: Windows'ta Rhino 8 ya da Rhino 9 WIP ve bir bool.center hesabı. Ücretsiz üyelikle HydRhino Demo'yu kullanabilirsiniz.
Eklentiyi Paket Yöneticisi ile kurun
Rhino'da
_PackageManagerkomutunu çalıştırın.hydrhinodiye aratın ve Kur düğmesine basın. Sonra Rhino'yu yeniden başlatın. Güncellemeler Rhino'nun kendi güncelleme listesinden gelir.Ya da kurulum dosyasıyla kurun (.rhi)
HydRhino-5.99.0.rhidosyasını bool.center/araclar/hydrhino sayfasından indirin. Rhino kapalıyken dosyaya çift tıklayın. Bu kurulumda yeni sürümler arka planda inebilir. Bunun için Hesap penceresinde Güncellemeleri otomatik indir ve kur işaretli olmalıdır. Yeni sürüm, Rhino yeniden açılınca devreye girer. Aynı Rhino'ya iki yoldan birden kurmayın.Araç çubuğunu açın
HydRhino araç çubuğu kendiliğinden açılır. Kapattıysanız komut satırına
HydRhinoyazın ya da Hidrostatik düğmesine sağ tıklayın. Araç çubuğu yeniden açılır. Komut satırında eklentinin sürümü, bütün komutlar ve bu bilgisayardaki sürüm (Demo, Basic ya da Pro) yazar.bool.center hesabınızı bağlayın
İlk açılışta Hesap penceresi açılır. Tarayıcıda giriş yap / üye ol düğmesine basın, bool.center'da giriş yapın ve Bu bilgisayarı bağla düğmesine basın. Şifreniz Rhino'ya yazılmaz. Bağlantıyı bir kez yaparsınız. İnternet yokken son doğrulama 7 gün geçerlidir. Hesap bağlı değilken bir araç düğmesine basarsanız Hesap penceresi açılır.
_SetDotNetRuntime komutunda NETFramework seçin ve Rhino'yu yeniden başlatın.Pencerelere girdiğiniz değerler bir sonraki açılışta hatırlanır. Ayarlar, kayıtlı HullWizard ve DeckWizard ayarları ve tanı günlükleri %APPDATA%\HydRhino\ klasöründe durur.
Üyeliğiniz biterse hesap Demo'ya döner. Modelleriniz ve çizimleriniz etkilenmez. Bilgisayarı sitedeki hesabınızdan kaldırırsanız Rhino bir sonraki denetimde bağlantının kaldırıldığını bildirir.
Sürümler: Demo · Basic · Pro
HydRhino'nun üç sürümü vardır. Hangi sürümü kullanacağınızı bool.center üyeliğiniz belirler. Kilitli bir komutu çalıştırırsanız komut satırı gereken sürümü yazar ve Hesap penceresi açılır. Açık bir pencerede kilitli seçeneklerin yanında 🔒 işareti görünür.
Hidrostatik (Doğrula… dahil) ve Endaze tam. HullWizard ile temel karina. DeckWizard ile sınır eğrisine düz paralel tik.

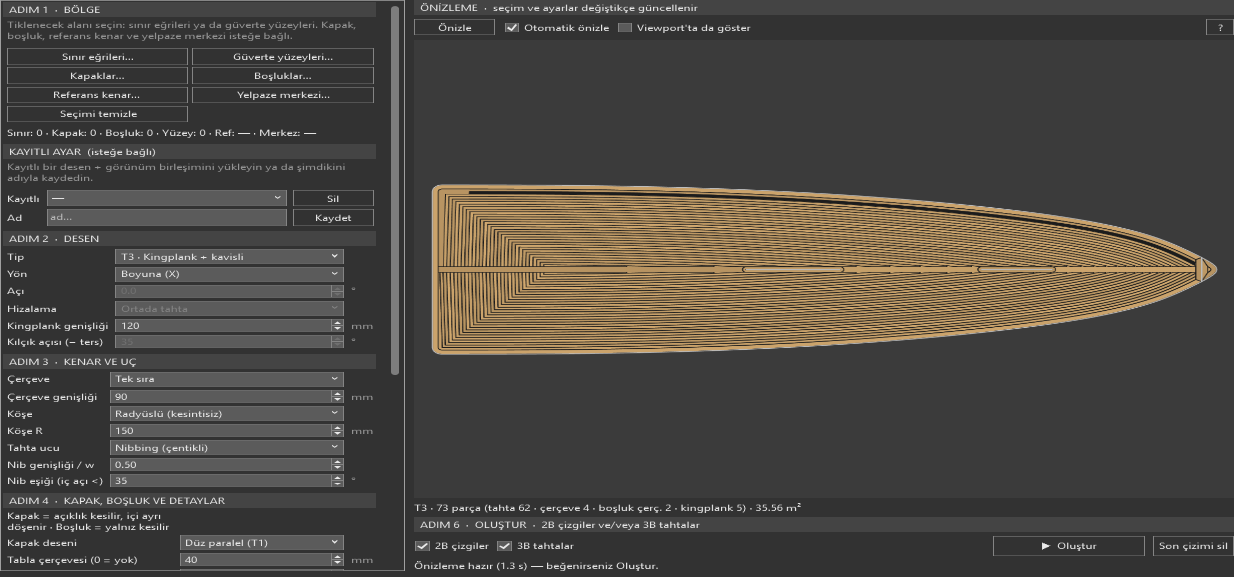

Demo'daki her şey. Ek olarak HullWizard ve DeckWizard'ın tamamı, Direnç ve Denizcilik.

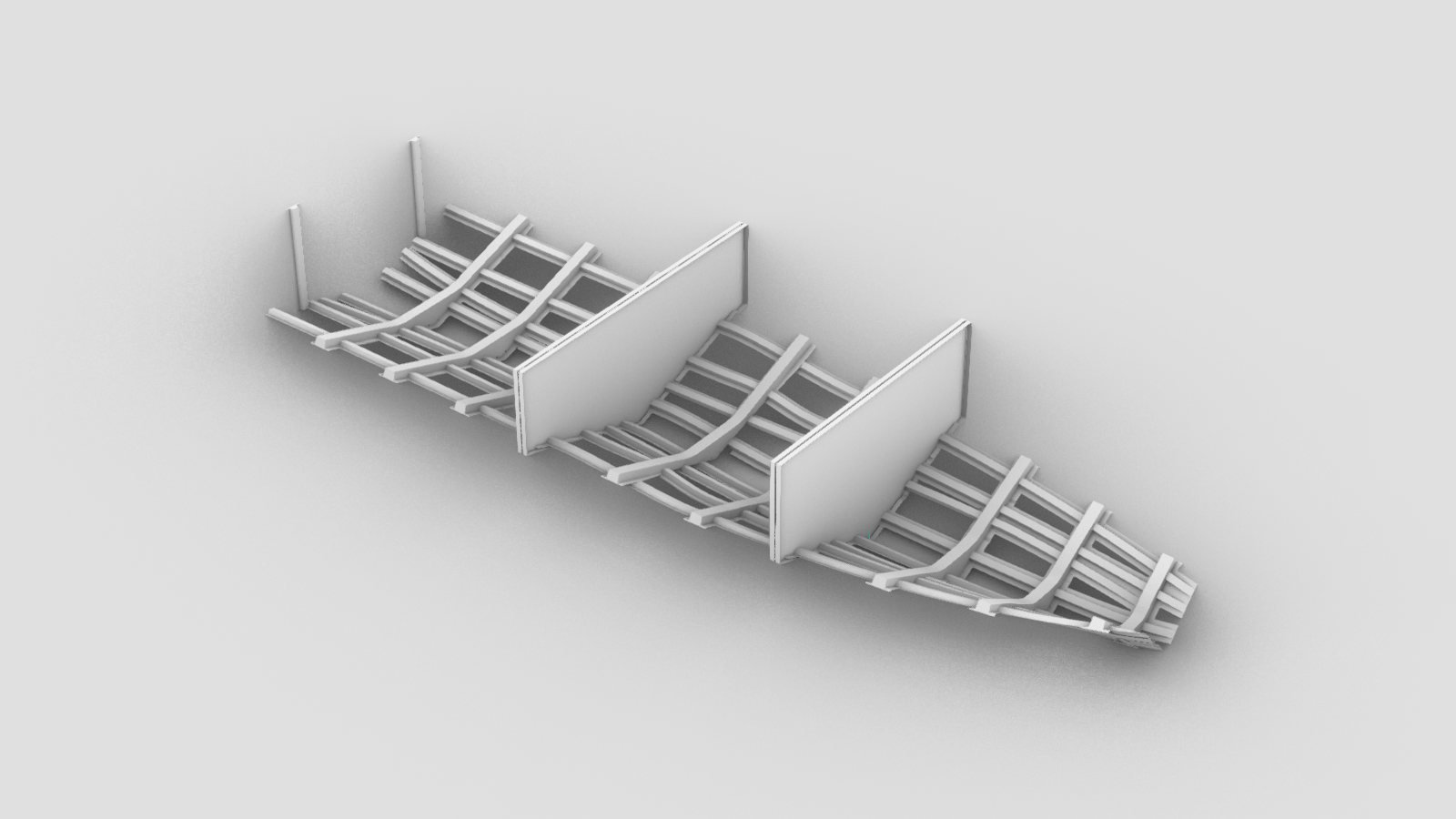

Basic'teki her şey. Ek olarak ISO 12215 Yapısal (laminasyon planı, 3B yapı, pafta, Excel) ve Karina raporu.
| Araç | Demo | Basic | Pro |
|---|---|---|---|
  Hidrostatik · Doğrula… | ✓ | ✓ | ✓ |
  Endaze | ✓ | ✓ | ✓ |
  HullWizard | Temel: ana ölçüler, deadrise, su çekimi, ayna, çene bandı, hızlı ve kesin hidrostatik, endaze, Rhino'ya çizim | ✓ tam | ✓ tam |

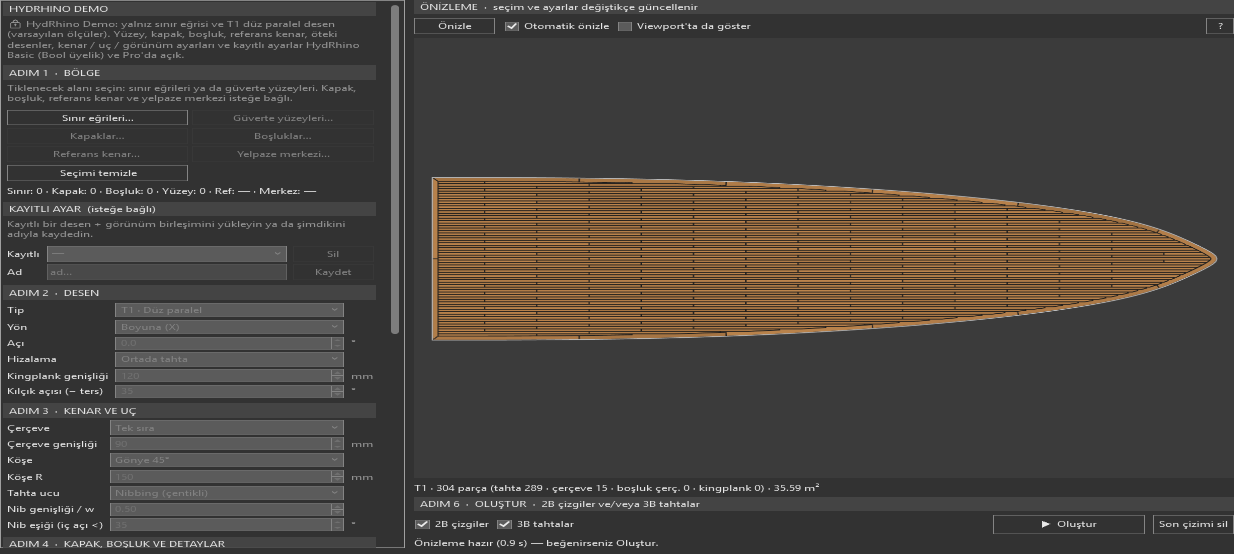

  DeckWizard | Sınır eğrisi ve T1 düz paralel desen, varsayılan ölçülerle (çerçeveli, çentikli uçlu) | ✓ tam | ✓ tam |
  Direnç | 🔒 | ✓ | ✓ |
  Denizcilik | 🔒 | ✓ | ✓ |
  Yapısal (ISO 12215) | 🔒 | 🔒 | ✓ |
  Rapor (ve Hidrostatik'teki Rapor düğmesi) | 🔒 | 🔒 | ✓ |
  Hesap · Yardım | ✓ | ✓ | ✓ |
Her aracın bölümünde Basic ya da Pro gerektiren ayarlar Basic ve Pro rozetleriyle işaretlidir. Rozetsiz ayarlar Demo'da da açıktır.
Ortak karina girdileri
Her araç kendi penceresinde açılır. Pencerelerin üstünde aynı karina ve su çekimi girdileri yer alır (TEKNE · karina ve su çekimi). Pencereler ADIM 1, 2, 3… diye numaralı bantlara ayrılmıştır. Adımları yukarıdan aşağıya izleyin. Her adımın ana düğmesi büyük ▶ düğmesidir. Komutu çalıştırırken Rhino'da tek bir gövde seçiliyse pencere o gövdeyle açılır.
| Denetim | Tanım |
|---|---|
| Üst şerit | |
| Karina seç… | Hesaplanacak gövdeyi Rhino'dan seçer: kapalı polysurface, katı ya da yarım tekne. Yanında gövdenin adı ve L · B · D ölçüleri yazar. Seçim olmazsa önceki karina kalır. |
| HydRhino Demo / Basic / Pro | Bu bilgisayardaki sürümü gösterir. Tıklarsanız Hesap penceresi açılır. Hesap bağlı değilse Hesap bağlı değil yazar. |
| ? Yardım | Bu kılavuzu tarayıcıda, o aracın bölümünde açar. |
| Tekne · karina ve su çekimi | |
| Draft T (m) + kaydırıcı | Su çekimi (draft): karina tabanından su hattına yükseklik. Değeri yazın ya da kaydırıcıyı sürükleyin. Sonuçlar yaklaşık 0,35 sn sonra kendiliğinden yenilenir. |
| ya da Δ (t) · Draft bul | Hedef deplasmanı yazın ve Draft bul düğmesine basın. Su çekimi ±%0,001 doğrulukla bulunur ve draft kutusuna yazılır. Δ gövdenin tam hacmini aşarsa gövdenin en çok kaç ton taşıyabileceği yazılır. |
| ρ (su yoğunluğu) | t/m³ cinsinden: deniz suyu 1,025, tatlı su 1,000. Deplasman bu değerle hesaplanır. |
| KG (m, isteğe bağlı) | Ağırlık merkezinin omurgadan yüksekliği. Girerseniz GMt, GMl ve RM hesaplanır. Boş bırakırsanız GM satırları gizlenir. |
| Ref. (referans) | Boyuna konumların ölçüldüğü nokta: AP — su hattı kıç ucu · Tekne kıç ucu · Karina kıç ucu · Midship (LWL/2) · FP — su hattı baş ucu. Direnç ve denizcilik sonuçlarını değiştirmez. |
| Yarım tekne (aynala) | Model yalnız bir yarıysa işaretleyin. Hacim ve alanlar aynalanarak ikiye katlanır. |
| Su altını viewport'ta çiz | Su altı gövdesini ve su hattını HydRhino::SuAlti katmanına mavi renkle çizer. Pencere kapanınca çizim silinir. |
Açık gövde: Güvertesi açık bir gövdeyi de kullanabilirsiniz. Su altı, su hattında kapatılarak hesaplanır. Su hattının altında bir delik varsa kırmızı bir uyarı çıkar: ⚠ Su hattının ALTINDA açıklık algılandı — hidrostatik ŞÜPHELİ.
Su çekimini değiştirirseniz: Endaze ve Direnç gibi düğmeyle çalışan araçlar turuncu bir not gösterir (⚠ Draft değişti …). Bu durumda yeniden hesaplayın.

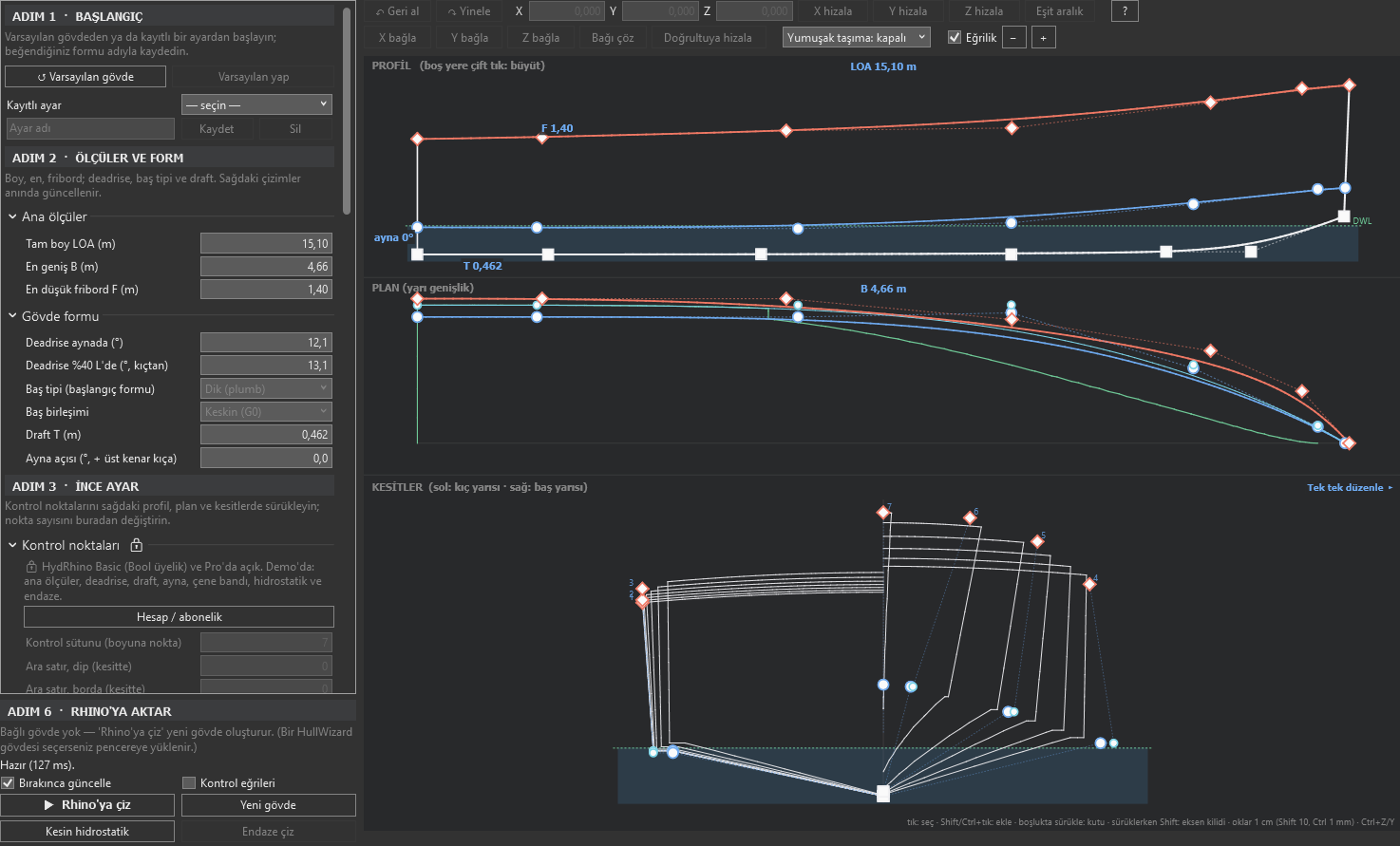

HullWizard
HullWizard, sert çeneli motor teknelerinin karinasını çizer: derin-V, kayıcı ya da yarı deplasman. Birkaç ana ölçü girersiniz, program bir başlangıç formu kurar. Formu profil, plan ve kesit görünümlerinde kontrol noktalarını sürükleyerek biçimlendirirsiniz. Omurga, çene ve sheer eğrileri 5. derecedendir. Noktalar eğrinin üstünde durmaz. Eğriyi kendine doğru çeker. Her değişiklikte hızlı hidrostatik ve geometri uyarıları yenilenir. Rhino'ya çiz kapalı, denetlenmiş, tek parça bir katı çizer. Ayarlar katının içinde saklanır. Gövdeyi Rhino'da seçince ayarlar pencereye geri yüklenir.
Pencere her açılışta varsayılan formla başlar. Fabrika varsayılanı: LOA 15,10 m, dik baş, bodoslama şeridi. Son oturumdaki form Kayıtlı ayar listesinde (son oturum) adıyla durur.
Ayarlar
| Ayar | Tanım |
|---|---|
| Adım 1 · Başlangıç | |
| ↺ Varsayılan gövde | Varsayılan forma döner. Geri al ile önceki forma dönebilirsiniz. |
| Varsayılan yapBasic | Açık formu varsayılan yapar. Pencere açılınca ve ↺ Varsayılan gövde ile bu form gelir. |
| Kayıtlı ayar | Seçtiğiniz kayıtlı formu hemen açar. Demo'da da açılır, ama Basic ayrıntıları (basamak, ray, şerit, baş tipi) çıkarılır. |
| Ayar adı · Kaydet · SilBasic | Açık formu bir adla kaydeder. Aynı ad varsa üzerine yazar. Sil onay sorar. |
| Adım 2 · Ölçüler ve form | |
| Tam boy LOA · En geniş B · En düşük fribord F (m) | Ana ölçüler. Form bu ölçülere oranlı olarak uydurulur. Değeri görünümdeki ölçü yazısına (LOA, B, T, F) tıklayarak da girebilirsiniz. |
| Deadrise aynada · %40 L'de (°) | Dip eğimi: kıçta ve kıçtan LOA'nın %40'ında. İkisinin arasında doğrusal değişir, ilerisinde sabit kalır. Baş formu korunur. |
| Baş tipi (başlangıç formu)Basic | Kaşık (spoon) · Çift eğrili (S) · Yatık (raked) · Klipper (Atlantic) · Dik (plumb) · Ters (tumblehome). Bodoslama profilini bu tipe göre kurar. LOA ve yükseklikler korunur. |
| Baş birleşimiBasic | Keskin (G0) ya da Yuvarlak (G1/G2). Bodoslama şeridi açıksa birleşimi şerit belirler. |
| Draft T (m) | Su çekimi: su hattının omurganın en alt noktasından yüksekliği. Gövdenin şekli değişmez. Yalnız deplasman, hidrostatik ve fribord değişir. |
| Ayna açısı (°, + üst kenar kıça) | Aynanın eğimi. |
| Adım 3 · İnce ayar — Kontrol noktalarıBasic | |
| Kontrol sütunu (boyuna nokta) | Omurga, çene ve sheer eğrilerindeki nokta sayısı (6–14). Sayıyı değiştirirseniz form yeni sayıya uydurulur. |
| Ara satır, dip · borda (kesitte) | Kesitte 0–3 ara kontrol satırı. Bunlarla dibi dışbükey ya da içbükey yapar, bordaya kavis ve flare verirsiniz. |
| Adım 4 · Ayrıntılar — Basamaklar (0–3)Basic | |
| aynadan x · yükseklik · V açısı | Merkez hattındaki konum (m), basamak yüksekliği (mm) ve plandaki V açısı (°). Bilgi satırı değerleri literatürle karşılaştırır: kıç basamak LOA'nın %25–30'unda, baş basamak yaklaşık %42'sinde. |
| kavis · yüz açısı · iç R | Plandaki kavis (cm), basamak yüzünün açısı (°) ve iç köşe yarıçapı (mm). Suyun ayrıldığı kenar her zaman keskindir. |
| Sprey rayları (her yanda 0–7)Basic | |
| Ray genişliği · alt yüz açısı · uç inceltme | Genişlik (mm), alt yüz açısı (°, dışa ve aşağı +) ve ön uçtaki sivrilme (ray boyunun yüzdesi). Raylar basamakta kesilir. Uçlarını ve yanal konumlarını planda sürükleyebilirsiniz. Konum ve uçları varsayılana diz rayları eşit aralıkla dağıtır. |
| Omurga ve bodoslama şeridiBasic | |
| Bodoslama şeridi | Omurgayı ve bodoslamayı kıçtan güverteye tek parça, dört kenarlı bir şerit yüzey yapar. Şerit iki yarıya G1 ya da G2 sürekliliğiyle bağlanır. |
| Alt ↔ üst bodoslama | Çene ucundaki birleşim: Serbest · Teğet (G1) · Teğet + eğrilik (G2). |
| Şerit genişlikleri · Dolgunluk · Forefoot yuvarlatması | Omurgadaki yarı genişlik ve üst ile alt bodoslamanın geriden başlama mesafesi (mm). Kesitin dolgunluğu (%). Forefoot (omurganın başa döndüğü köşe) yuvarlatması (mm). |
| Yuvarlatma kıçta / başta · Yarılara bağlanış | Şeritsiz gövdede omurga keskin V yerine yuvarlatılır (mm). Yuvarlatma yarılara G1 ya da G2 ile bağlanır. |
| Çene bandı ve ayrıntılar | |
| Bant genişliği kıçta · bittiği yer · bant açısı | Çene bandının kıçtaki genişliği (mm), sıfıra indiği yer ve baştaki açısı (°). Bittiği yer LOA oranıdır: 1, bodoslamaya kadar demektir. |
| Bodoslamada bant · Tam tur genişliğiBasic | Şeritli gövdede bant sivrilerek biter ya da bodoslamanın çevresini çene düzleminde tam tur döner. Tam tur için 20–30 mm önerilir. |
| Güverte bombesi (m) | Güvertenin ortadaki kabarıklığı. |
| Adım 5 · Hızlı hidrostatik | |
| Hidrostatik | Çizim ağından anlık değerler: Δ, ∇, LWL, BWL, T, ıslak alan, Cb, Cp, Cm, Cwp, LCB, LCF, KB, BMt, KMt, BMl, TPC, MCT, oranlar ve D/L. Hızlı hesap, deplasmanda kesin hesaptan en çok ±%0,4 sapar. Altta geometri uyarıları yer alır. |
| Adım 6 · Rhino'ya aktar | |
| ▶ Rhino'ya çiz / ▶ Güncelle | Denetlenmiş kapalı katıyı HullWizard::Gövde katmanına çizer ya da bağlı gövdeyi yerinde günceller. Bu işlem tek adımda geri alınır. Katı denetimden geçmezse çizilmez ve önceki gövde olduğu gibi kalır. |
| Yeni gövde | Rhino'daki gövdeyle bağlantıyı keser. Sonraki çizim ayrı bir gövde olur. |
| Bırakınca güncelle · Kontrol eğrileri | Bırakınca güncelle açıkken her değişiklikten sonra bağlı gövde de yenilenir. Kontrol eğrileri omurga, çene ve sheer eğrilerini HullWizard::Eğriler katmanına da çizer. |
| Kesin hidrostatik · Endaze çiz | Rhino'daki katıdan kesin hidrostatiği hesaplar ve hızlı hesapla farkını gösterir. Endaze çiz eğrileri HullWizard::Endaze katmanına çizer. |
Düzenleme ve görünümler
| Araç / etkileşim | Tanım |
|---|---|
| ↶ Geri al · ↷ Yinele | Ctrl+Z / Ctrl+Y, en çok 80 adım. Demo'da da açıktır. |
| Tık · Shift/Ctrl+tık · kutuBasic | Tıklayarak nokta seçin. Shift ya da Ctrl ile seçime ekleyin veya çıkarın. Boş yerde sürükleyerek kutuyla seçin. Ctrl+A hepsini seçer, Esc seçimi bırakır. |
| Sürükle · ok tuşlarıBasic | Noktaları taşır. Sürüklerken Shift tuşu hareketi bir eksene kilitler. Ok tuşları 1 cm, Shift ile 10 cm, Ctrl ile 1 mm taşır. |
| X / Y / Z · hizala · Eşit aralıkBasic | Son tıklanan noktanın koordinatlarını gösterir. Bir değer yazarsanız seçili noktalar o değere gelir. Noktaları hizalayabilir ya da x boyunca eşit aralıkla dağıtabilirsiniz. |
| X / Y / Z bağla · Bağı çöz · Doğrultuya hizalaBasic | Noktalar arasına kalıcı bağ kurar. Biri taşınınca bağlı noktalar o eksende aynı değerde kalır. Doğrultuya hizala sonraki noktaları ilk iki noktanın doğrusuna taşır (teğetlik için). |
| Yumuşak taşıma · Eğrilik | Yumuşak taşıma 1–3 komşu noktayı azalan oranda birlikte taşır. Eğrilik seçili noktanın eğrisinde eğrilik tarağını ve dönüm noktalarını gösterir (− / + ile ölçek). |
| Görünüm | Boş yere çift tıklarsanız o görünüm büyür, yeniden çift tıklarsanız geri döner. Büyükken tekerlek yakınlaştırır, sağ tuş kaydırır, Home sığdırır. |
| Tek tek düzenle ▸ | Kesitlerde tek bir sütunu iki yarısıyla büyük gösterir. Sütunlar arasında ◀ ▶ ya da PageUp / PageDown ile geçin. |
| ? | Kılavuzun bu bölümünü açar. |
Örnek görseller
Hidrostatik
Hidrostatik, gövdenin seçilen su çekimindeki bütün hidrostatik değerlerini hesaplar. Değerleri gruplu bir tabloda gösterir. Hesaplanan konumları da modelde, gerçek yerlerinde etiketli işaretlerle çizer. Her hesapta kısa bir çapraz kontrol yapılır. Doğrula… sonuçları bağımsız yöntemlerle ayrıntılı olarak denetler.
Adımlar
| Ayar | Tanım |
|---|---|
| Adım 1 · Karina | |
| Model: Yarım tekne (aynala) | Model yalnız bir yarıysa işaretleyin. |
| Adım 2 · Su çekimi ve yükleme | |
| Draft T · ya da Δ · Su yoğunluğu ρ · KG | Ortak karina girdileri bölümüne bakın. KG girerseniz GM ve RM değerleri de hesaplanır. Trim ya da meyil girdiyseniz draft orta dikmede ölçülür ve Draft bul o trim ve meyilde çözer. |
| Trim θ (°) · ya da T_AP − T_FP (m) | Gövdenin boyuna eğikliği. Artı değer kıça trimdir (kıç daha derin), eksi değer başa trimdir. İki kutu aynı şeyi gösterir: birini değiştirirseniz öteki kendiliğinden güncellenir (T_AP − T_FP = Lpp · tanθ). 0 eşit omurgadır. |
| Meyil φ (°) | Gövdenin enine yatıklığı. Artı değer sancağa, eksi değer iskeleye yatıktır. 0 diktir. Model ekseni: X başa, Y iskeleye, Z yukarı. |
| Adım 3 · Sonuçlar | |
| Referans | Boyuna konumların ölçüldüğü nokta. |
| Özet şeridi | Δ (t) · T (m) · LWL (m) · LCB (m) · GMt (m). |
| Sonuç tablosu | Bir grubu açmak ya da kapatmak için başlığına tıklayın. Gruplar: Ana boyutlar (T, LWL, BWL, ∇, Δ) · Trim ve meyil (trim açısı, T_AP − T_FP, AP ve FP draft'ı, meyil açısı, su düzlemine dik en derin nokta) · Konumlar (AP, FP, midship, LCB, LCF, TCB, TCF) · Alanlar (ıslak yüzey, ayna dahil ıslak yüzey, batık ayna, AWP, AX, AM, AT) · Stabilite (KB, BMt, KMt, BMl, KMl, GMt, GMl, It, Il, meyilde KN ve GZ) · Trim / yükleme (TPc, MCT 1 cm, RM 1°, meyilde RM = Δ·GZ) · Katsayılar (Cb, Cp, Cm, Cwp, mastori Cp / Cm, L/B, B/T, L/∇¹ᐟ³) · Form ölçümleri (½αE, deadrise β ayna / %40 / baş %90, kırım genişliği) · Doğrulama (Simpson, ilk açılışta kapalı). |
| Doğrulama satırı | Her hesaptan sonra tablonun altında yazar, örneğin Doğrulama: ✓ N kontrol geçti. Bir eşik aşılırsa ⚠ işareti ve durum satırında kırmızı uyarı çıkar. Su altı birkaç parçadan oluşuyorsa hepsi toplanır ve bu bildirilir. |
| Adım 4 · Kontrol, rapor ve model | |
| Doğrula… | Hidrostatiği bağımsız yöntemlerle denetler ve sonucu ayrı bir pencerede gösterir (aşağıya bakın). |
| RaporPro | Karina raporunu ayrı bir pencerede açar (Rapor). |
| Kopyala | Tabloyu sekmeli metin olarak panoya alır. Excel'e yapıştırabilirsiniz. |
| Word raporu… | Hesaplanmış bütün sonuçları düzenli bir Word belgesine (.docx) yazar ve açar: hesap girdileri, hidrostatik sonuçlar, farklı draftlardaki hidrostatik tablo (aynı trim ve meyille), karina yorumu ve öteki sekmelerde hesapladıklarınız (direnç grafiği ve tabloları, denizcilik, yapısal). Düğme her sekmede vardır. |

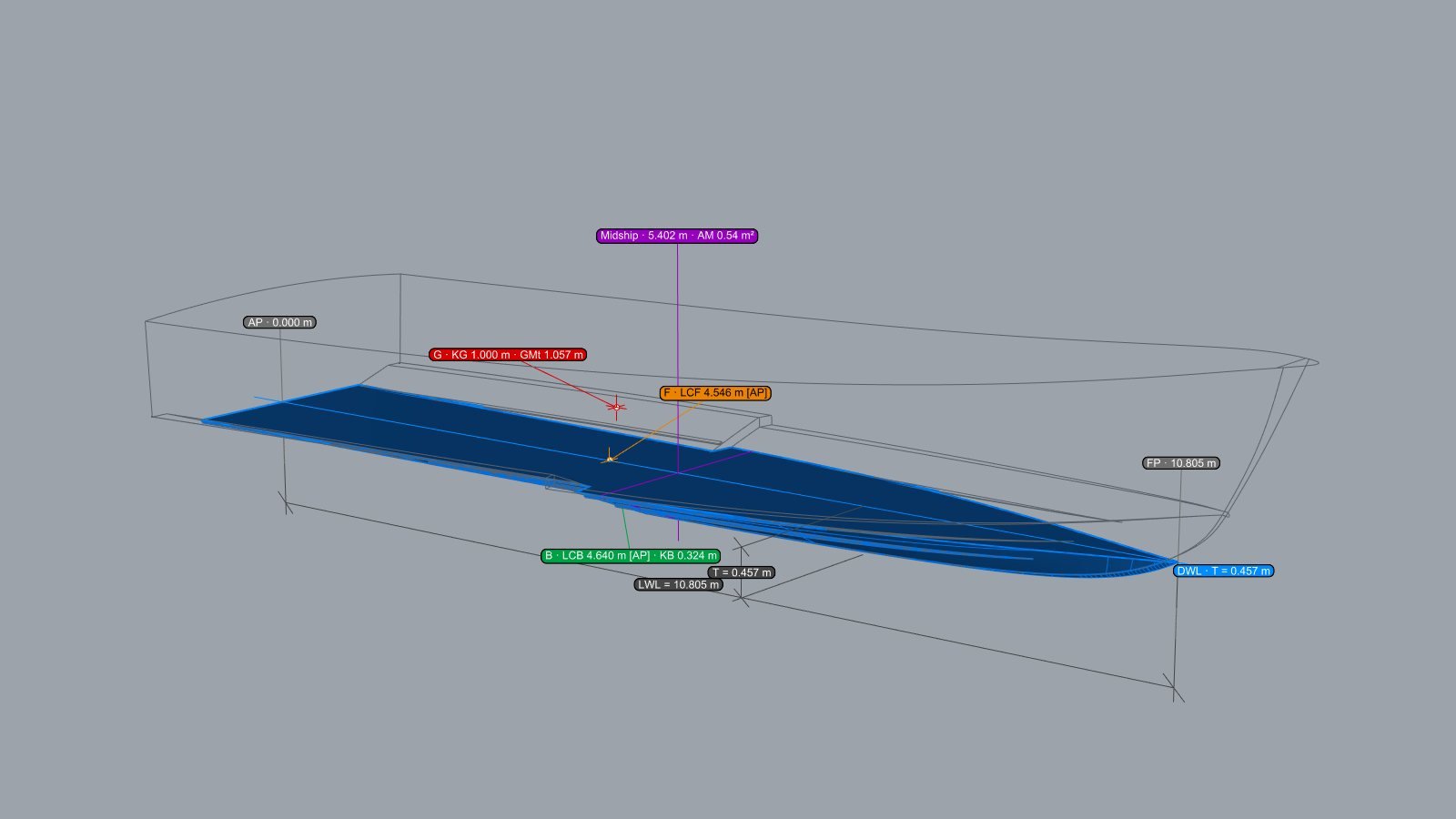

| Su altını viewport'ta çiz | Su altı gövdesini ve su hattını mavi renkle çizer. |
Görsel işaretler (modelde) · HydRhino::Hidrostatik alt katmanları | |
| DWL · B · F · G · Midship | Bunlar baştan açıktır. DWL: su hattı ve orta düzlemdeki çizgi. B: sephiye merkezi (LCB · KB · TCB). F: yüzme merkezi (LCF). G: ağırlık merkezi (KG girildiyse). Midship: orta kesit ve AM. |
| AP / FP · LWL · BWL · T · LCB · LCF ölçüleri | Dikmeler ve ölçü çizgileri. Her birinin ayrı bir kutusu vardır. |
| Enine metasantr Mt · Boyuna metasantr ML | K–B–Mt hattı (KB, BMt, KMt ve KG varsa GMt) ile ML (BMl, KMl). |
| Su hattı alanı AWP · Maks. kesit AX · Ayna kesiti AT | AWP: DWL'deki düzlemsel yüzey. AX: en büyük su altı kesiti. AT: aynanın hemen önündeki su altı kesiti. |
| Deadrise β kesitleri · SAC eğrisi | Aynada, kıçtan %40'ta ve baştan %90'da β doğruları. SAC: güvertenin üstünde ölçekli kesit alanı eğrisi. |
| Varsayılan · Tümü · Hiçbiri | Bütün işaret kutularını birlikte değiştirir. Etiketlerdeki değerler tablodakiyle aynıdır. İşaretler pencere kapanınca silinir. |
Trim ve meyil
- Draft nerede ölçülür: Draft T, orta dikmede ve merkez hattında, omurganın en alt noktasından su düzlemine kadar ölçülür. Orta dikme, AP ve FP, aynı draft'taki düz su hattının ortası ve uçlarıdır. Tabloda AP ve FP'deki draft'ları da görürsünüz.
- İşaretler: Trim artı ise kıç daha derindir. Meyil artı ise sancak tarafı (−Y) suya girer ve TCB, TCF eksi çıkar. TCB ve TCF'de artı yön iskeledir (+Y).
- Gövde eksenine göre verilenler: LCB, LCF, TCB, TCF, KB ve AP / FP / midship konumları. Su altı hacmi, deplasman ve ıslak yüzey eğik su hattında hesaplanır.
- Eğik su hattına göre verilenler: AWP, LWL, BWL, It, Il, BMt ve BMl. It ve Il, su hattı alanının merkezinden geçen, gövde boyuna paralel ve ona dik eksenlere göredir. KMt ve GMt bu eğik durumda düşey doğrultuda ölçülür; GMt, meyil biraz daha artınca GZ'nin değişme hızıdır.
- KN ve GZ: Meyil sıfır değilse yazılır. GZ için KG girmeniz gerekir. Artı GZ, gövdeyi doğrultmaya çalışan kol demektir. Bu değerler girdiğiniz trim ve meyil için hesaplanır; denge trimi aranmaz.
- Katsayılar: Trim ya da meyil varken Cb, Cp ve Cm eğik su altı gövdesine göre hesaplanır (LWL · BWL · en derin nokta). Form ölçümleri (½αE, deadrise β, kırım genişliği) yalnız düz yüzmede verilir. Rapor (karina yorumu) her zaman düz yüzmeye göre hazırlanır.
Doğrula… penceresi
- Çapraz kontrol: Her değer başka bir yöntemle yeniden hesaplanır. ∇ ve LCB kesit alanı eğrisinden Simpson ile, AWP, LCF, It ve Il su hattı poligonundan bulunur. ∇, LCB, KB ve ıslak yüzey ağ (mesh) integraliyle, AWP d∇/dT ile, ∇ ve KB düşey Simpson ile denetlenir. Her satırda motor değeri, kontrol değeri, sapma, eşik ve ✓/✗ yer alır.
- Ağ yakınsaması: ∇ üç farklı ağ sıklığında hesaplanır.
- Motor testi: Hesap motoru, tam çözümü bilinen 7 analitik gövdede denenir: kutu, ötelenmiş kutu, Wigley, çift gövde, yarım Wigley, V-prizma ve silindir. Ayrıca trim ve meyilde 6 durum denenir: sancağa ve iskeleye meyilli kutu, kıça trimli kutu, trimli ve meyilli kutu, başı sudan çıkmış kama ve meyilli V-prizma. Trim ya da meyil varken çapraz kontroller, su düzlemi yatay olacak şekilde döndürülmüş gövdede yapılır.
- Sonuç metin olarak gösterilir. Kopyala ile panoya alabilirsiniz.
Örnek görseller

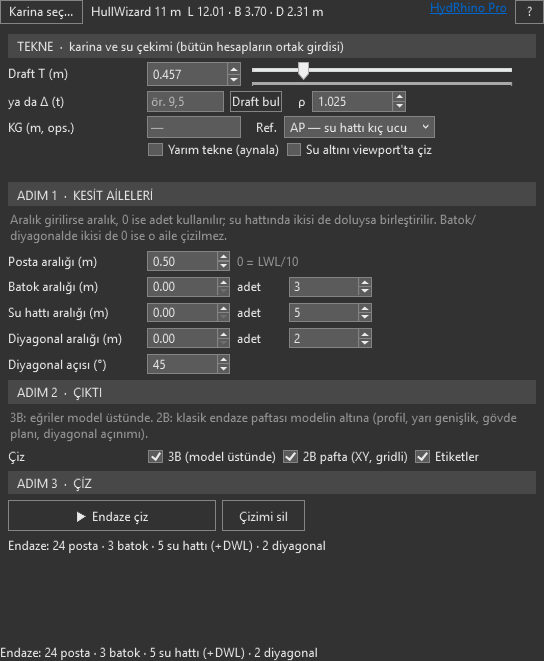

Endaze
Endaze, gövdenin çizgi planını çıkarır: postalar, batoklar, su hatları ve diyagonaller. Eğrileri model üstüne 3B olarak çizer. Modelin altına da ızgaralı, etiketli, klasik bir 2B pafta çizer. Geçerli su çekimindeki DWL sarı renkle vurgulanır. Pencere kapanınca çizim silinmez.
Ayarlar
| Ayar | Tanım |
|---|---|
| Adım 1 · Kesit aileleri | |
| Posta aralığı (m) | Enine kesitlerin aralığı. 0 girerseniz LWL/10 kullanılır. ST 0 kıç dikmedir (AP). |
| Batok aralığı · adet | Boyuna düşey kesitler. Aralık girilirse aralık, 0 ise adet kullanılır. İkisi de 0 ise batok çizilmez. |
| Su hattı aralığı · adet | Yatay kesitler. İkisi birlikte girilirse iki küme birleştirilir. |
| Diyagonal aralığı · adet · açısı (°) | Eğik kesitler. Aralık ve adet için batoktaki kural geçerlidir. Açı, düzlemin düşeyle yaptığı açıdır (yaklaşık 45°). |
| Adım 2 · Çıktı | |
| 3B (model üstünde) | HydRhino::Endaze3D katmanına çizer. Alt katmanlar: Postalar, Batoklar, DWL, SuHatlari, Diyagonaller, Kenarlar. |

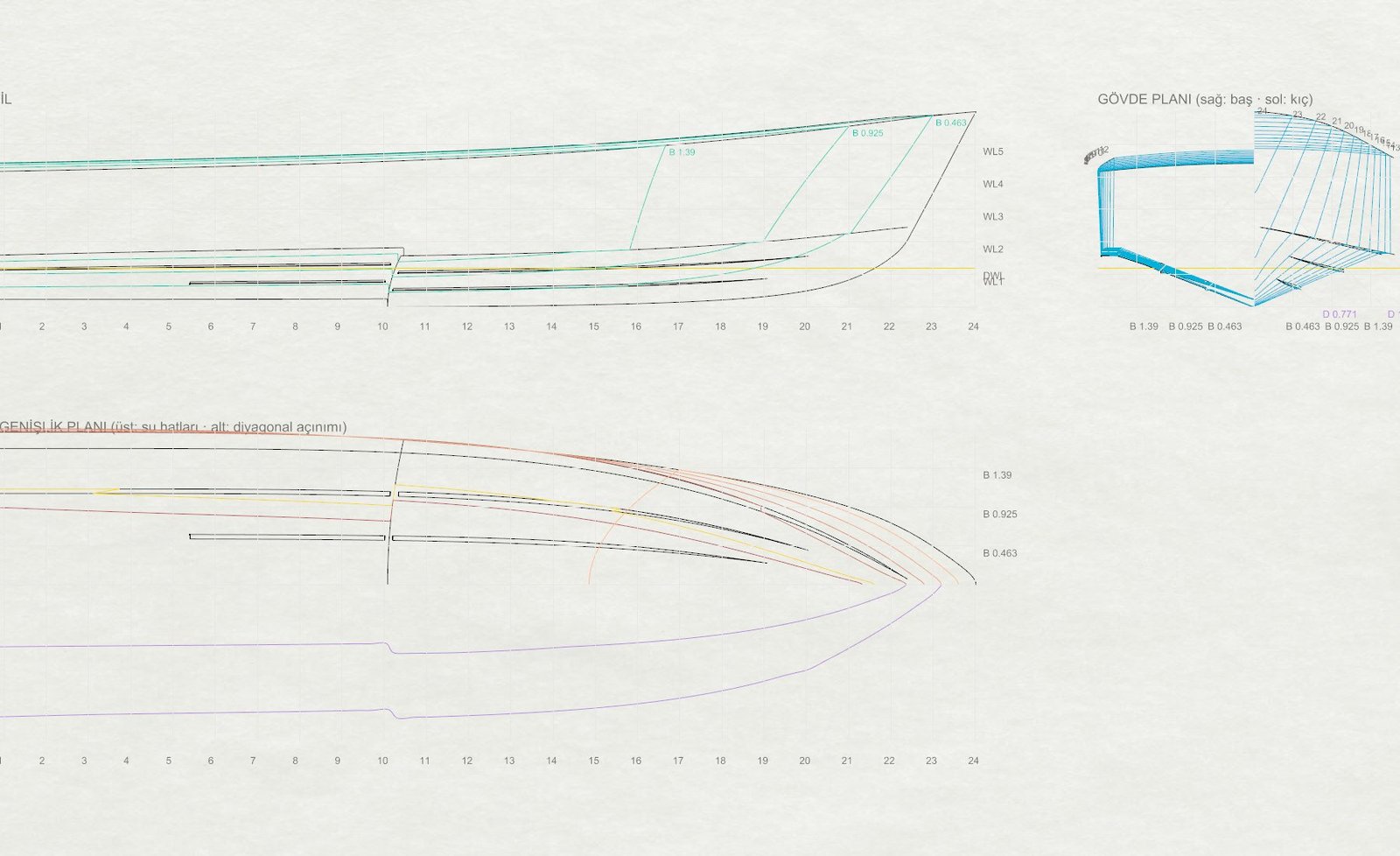

| 2B pafta (XY, gridli) · Etiketler | Profili, yarı genişlik planını ve gövde planını modelin altına, HydRhino::Endaze2D katmanına çizer. Diyagonaller yarı genişlik planında gerçek uzunluklarıyla açılır. Etiketler postaları, batokları ve su hatlarını numaralar. |
| Adım 3 · Çiz | |
| ▶ Endaze çiz · Çizimi sil | Endaze çiz eğrileri çizer ve kaç eğri çizildiğini yazar. Çizimi sil yalnız endaze katmanlarını temizler. |
Örnek görseller

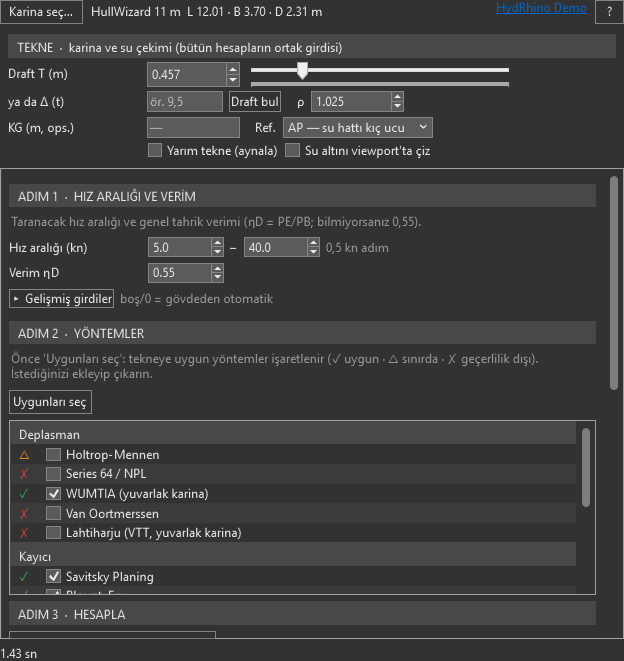

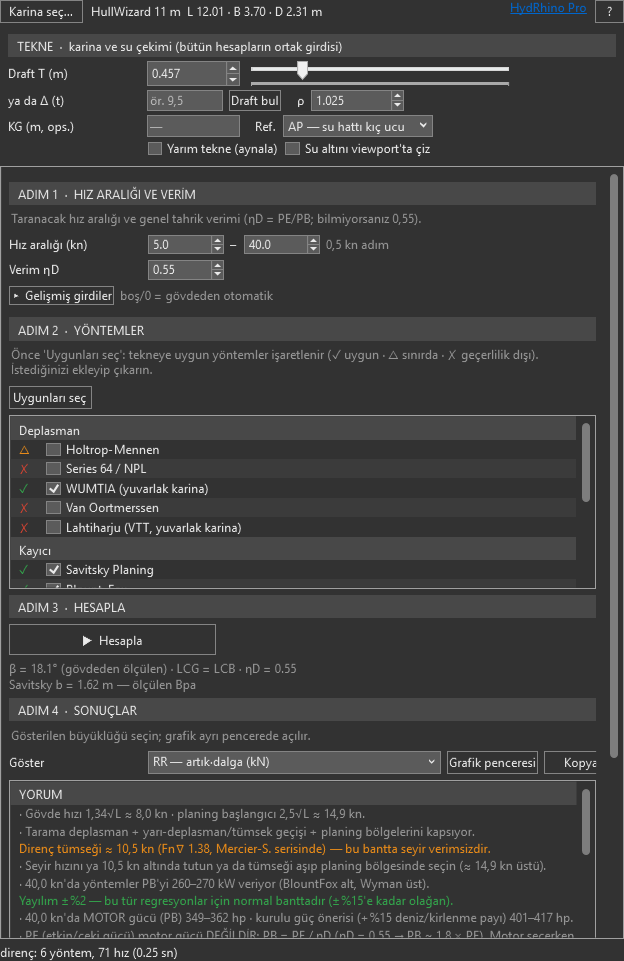

Direnç
Direnç, bir hız aralığında direnci, etkin gücü ve motor gücünü birkaç yöntemle hesaplar. Deadrise, LCG, kırım genişliği ve giriş açısı hidrostatikten kendiliğinden alınır. Her yöntemin bu gövdeye ve hız aralığına uygunluğu işaretlenir: ✓ uygun · △ sınırda · ✗ geçerlilik dışı.
Ayarlar
| Ayar | Tanım |
|---|---|
| Adım 1 · Hız aralığı ve verim | |
| Hız aralığı (kn) | Taramanın alt ve üst hızı. Adım her zaman 0,5 kn'dir. |
| Verim ηD | Genel tahrik verimi (PE/PB). Bilmiyorsanız 0,55 bırakın. Şaft 0,50–0,60 · sterndrive ≈ 0,60 · su jeti 0,55–0,68. |
| Gelişmiş girdiler | β, ½αE, LCG (m, AP), ΔCf, Rüzgar A · Cd, Takıntı A · boy · f. ΔCf pürüzlülük payıdır (kaynaklı çelikte ≈ 0,0004). Boş ya da 0 bırakılan değer gövdeden alınır ya da hesaba katılmaz. |
| Adım 2 · Yöntemler | |
| Uygunları seç | ✓ işaretli yöntemleri seçer, ✗ işaretlileri kaldırır. ✓ yoksa △ işaretlileri seçer. |
| Deplasman | Holtrop-Mennen · Series 64 / NPL · WUMTIA (yuvarlak karina) · Van Oortmerssen · Lahtiharju (VTT, yuvarlak karina). |
| Kayıcı | Savitsky Planing · Blount & Fox · Mercier-Savitsky (kayma öncesi) · Lahtiharju (VTT, sert kırım) · WUMTIA (sert kırım) · Wyman. |
| Yelkenli | Delft III (DSYHS) · Delft I (Gerritsma '81). |
| Adım 3 · Hesapla | |
| ▶ Hesapla | Hesabı yapar ve grafik penceresini açar. Bilgi satırı β, LCG ve ηD değerlerinin nereden alındığını yazar. Kapsam dışında kalan yöntemleri de belirtir. |
| Adım 4 · Sonuçlar | |
| Göster | Gösterilecek büyüklük: RT toplam direnç (kN) · PE etkin güç (kW / hp) · PB motor (fren) gücü (kW / hp) · RF/RV sürtünme · RR artık direnç · τ koşum trimi. Tablo ve grafik birlikte değişir. |
| Grafik penceresi · Kopyala | Grafik penceresi grafiği öne getirir. Kopyala bütün büyüklükleri sekmeli metin olarak panoya alır. |
| Sonuç tablosu | Üstte YORUM bölümü yer alır: rejim kapsamı, direnç tümseği ve yöntemler arasındaki fark. Satırlar 0,5 kn arayla hızlar, sütunlar yöntemlerdir. Sütun başlığının rengi grafikteki renkle aynıdır. |

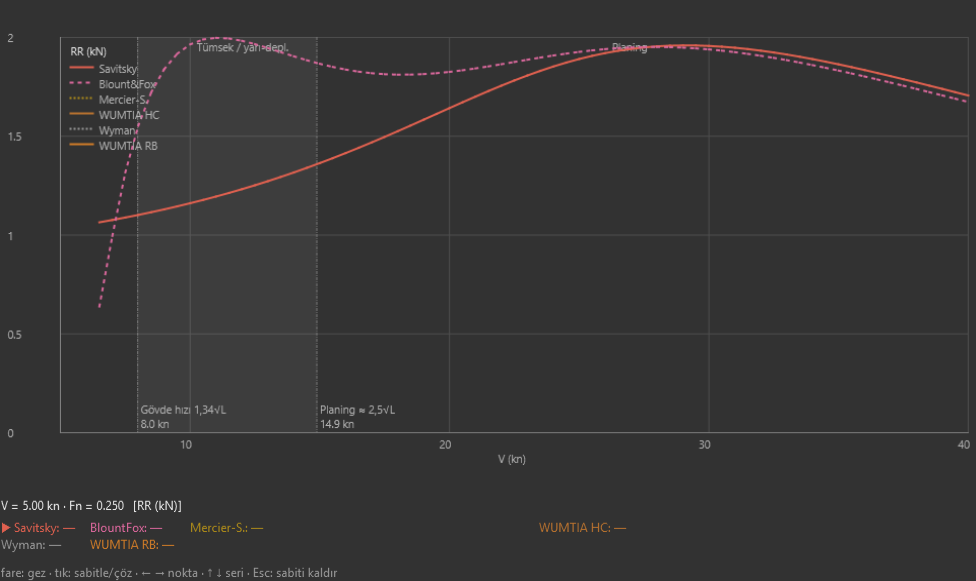

Grafik penceresi
Her yöntemin kendi rengi vardır. Grafikte gövde hızı (1,34√L) ve kayma başlangıcı (≈ 2,5√L) çizgileri ile Deplasman · Tümsek · Planing bölgeleri görünür. Fareyi grafikte gezdirerek değerleri okuyun. Tıklarsanız nokta sabitlenir. ← → ile nokta, ↑ ↓ ile seri değiştirin. Esc sabitlemeyi kaldırır.
Örnek görseller

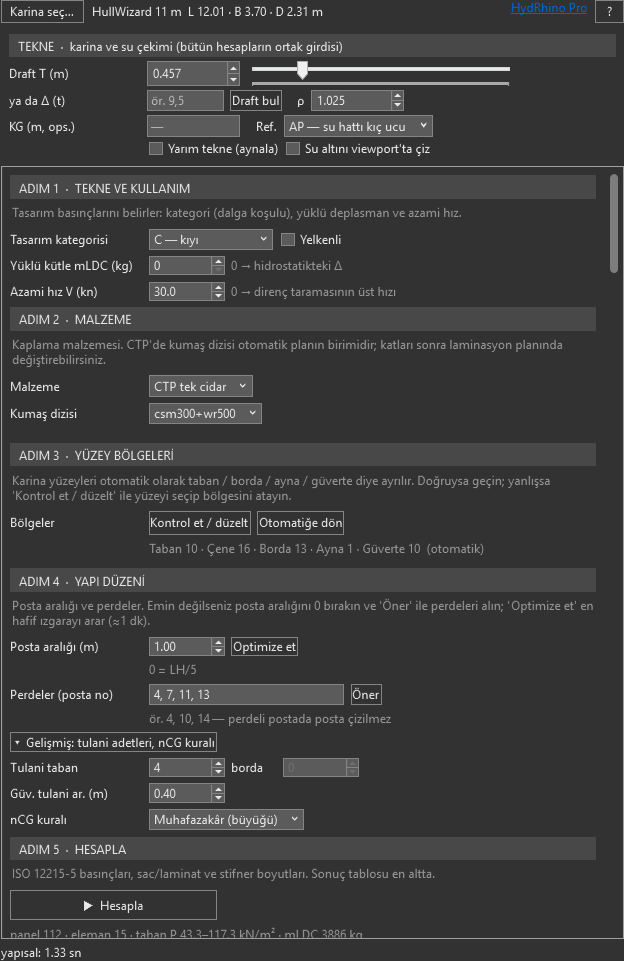

Yapısal
Yapısal, gövde kabuğunu ve stifnerleri ISO 12215-5'e göre boyutlandırır. ISO 12215-6 detaylarını da ekler: hafifletme delikleri, kaynak boşlukları, tabbing, koruyucu bantlar ve limber delikleri. Paneller karina yüzeylerinden kendiliğinden ölçülür. Yüzeyler taban, çene, borda, ayna ve güverte bölgelerine ayrılır. CTP'de (tek cidar ya da sandviç) kat kat düzenlenebilir bir laminasyon planı verir. Metalde (alüminyum, çelik) sac planı verir. Yapıyı 3B çizer ve 1:1 kesit paftası çıkarır. Sonuçları gövde üzerinde renk haritasıyla gösterir ve 7 sayfalık bir Excel çalışma kitabı hazırlar.
Adımlar
| Ayar | Tanım |
|---|---|
| Adım 1 · Tekne ve kullanım | |
| Tasarım kategorisi · Yelkenli | A okyanus · B açık deniz · C kıyı · D korunaklı su (kDC 1,0 / 0,8 / 0,6 / 0,4). Teknenin CE kategorisiyle aynı olmalıdır. Yelkenli işaretlenirse yelkenli basınç kuralları kullanılır. |
| Yüklü kütle mLDC (kg) | Tam yüklü deplasman. 0 girerseniz hidrostatikteki Δ kullanılır. |
| Azami hız V (kn) | 0 girerseniz Direnç taramasının üst hızı kullanılır ve bir uyarı gösterilir. |
| Adım 2 · Malzeme | |
| Malzeme | CTP tek cidar · CTP sandviç · Alüminyum · Çelik. Yalnız seçilen malzemeyle ilgili satırlar görünür. |
| Kumaş dizisi (CTP) | csm450+wr800 · csm300+wr500 · db600 · quad800. Otomatik plan bu diziyi birim olarak kullanır. Katları sonra laminasyon planında değiştirebilirsiniz. |
| Çekirdek · t (sandviç) | PVC 60, 80 ya da 100 kg/m³ veya balsa 150. Kalınlık 5–80 mm. |
| Alaşım / sac (metal) | Alüminyum: 5083, 5383, 5059, 5086, 6082, 5052, 5754. Çelik: S235, AH32, AH36. Kaynaklı durumdaki özellikler kullanılır. |
| Adım 3 · Yüzey bölgeleri | |
| Kontrol et / düzelt | Yüzeyleri bölge rengine boyar. Yanlış bölgedeki yüzeyi seçin. Sonra Taban · Çene · Borda · Ayna · Güverte · Hariç düğmelerinden biriyle onu doğru bölgeye atayın. Atama gövdede saklanır. Bitince Bitti — önizlemeyi kapat düğmesine basın. |
| Otomatiğe dön | Elle yapılan atamaları siler ve otomatik ayrıma döner. |
| Adım 4 · Yapı düzeni | |
| Posta aralığı (m) · Optimize et | 0 girerseniz LH/5 kullanılır. Optimize et posta aralığını ve tulani sayılarını gerçek hesapla tarar ve en hafif uygun yapıyı uygular. 12 m bir teknede yaklaşık 1 dakika sürer. Sonuçta en hafif seçenek, daha az parçalı dengeli seçenek ve ağırlık kazancı gösterilir. |
| Perdeler (posta no) · Öner | Perdelerin bulunduğu postalar. Perdeli postaya ayrıca posta çizilmez. Öner tekne boyuna göre perde önerir. Örneğin 6 m altında perde önermez, 9 m üstünde makine dairesi perdesi ekler. |
| Gelişmiş: tulani adetleri, nCG kuralı | Taban ve borda tulanisi sayısı (bir taraftaki adet). CTP'de bordada yapı elemanı yoktur. Güverte tulanisi aralığı. nCG kuralı: Muhafazakâr ya da Denk.(2). |
| Adım 5 · Hesapla | |
| ▶ Hesapla | Sırasıyla ölçüm, ISO 12215-5 basınçları, sac ya da laminat ve stifnerler, ağırlık, ISO 12215-6 detayları ve mühendislik yorumu hesaplanır. Belgede kayıtlı bir laminasyon planı varsa hesap o planla yapılır. Adım 6 ve 7 hesaptan sonra açılır. |
| Adım 6 · Sonuçları incele | |

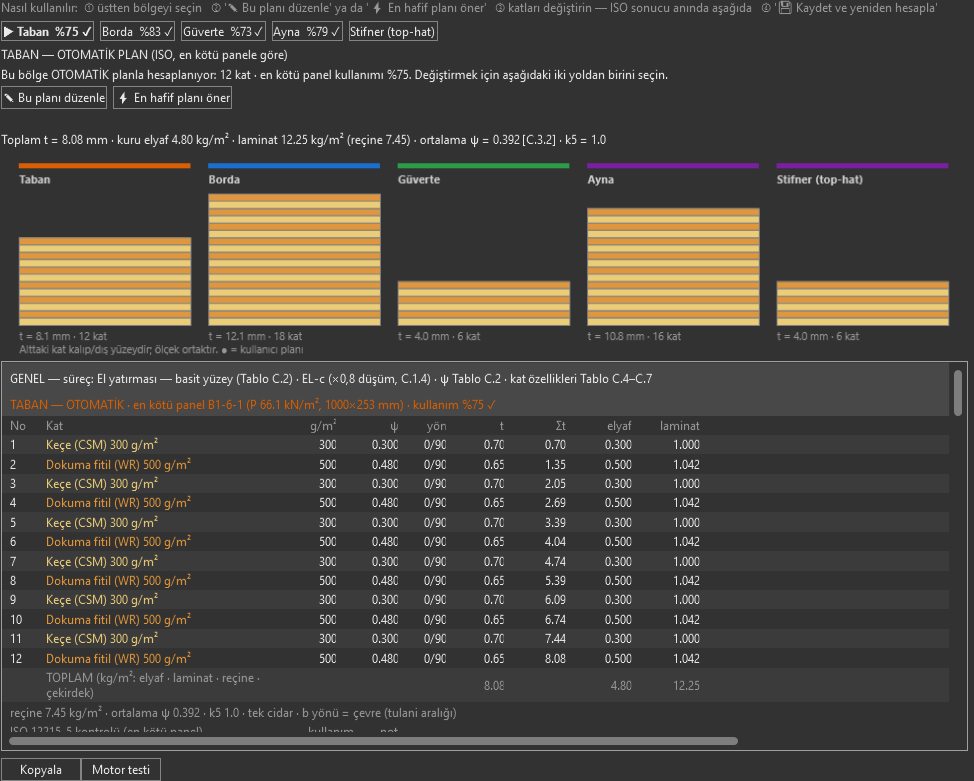

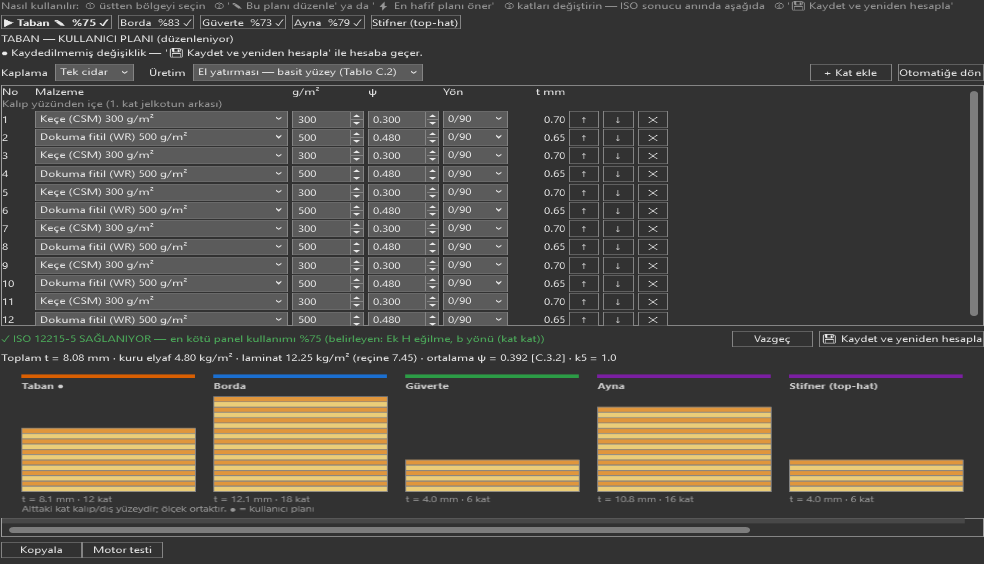

| Laminasyon planı (metalde Sac planı) | Bölge planlarını gösteren ve düzenlemenizi sağlayan pencereyi açar (aşağıya bakın). |
| Word raporu… | Yapısal sonuçları, varsa öteki sekmelerin sonuçlarıyla birlikte düzenli bir Word belgesine yazar. |

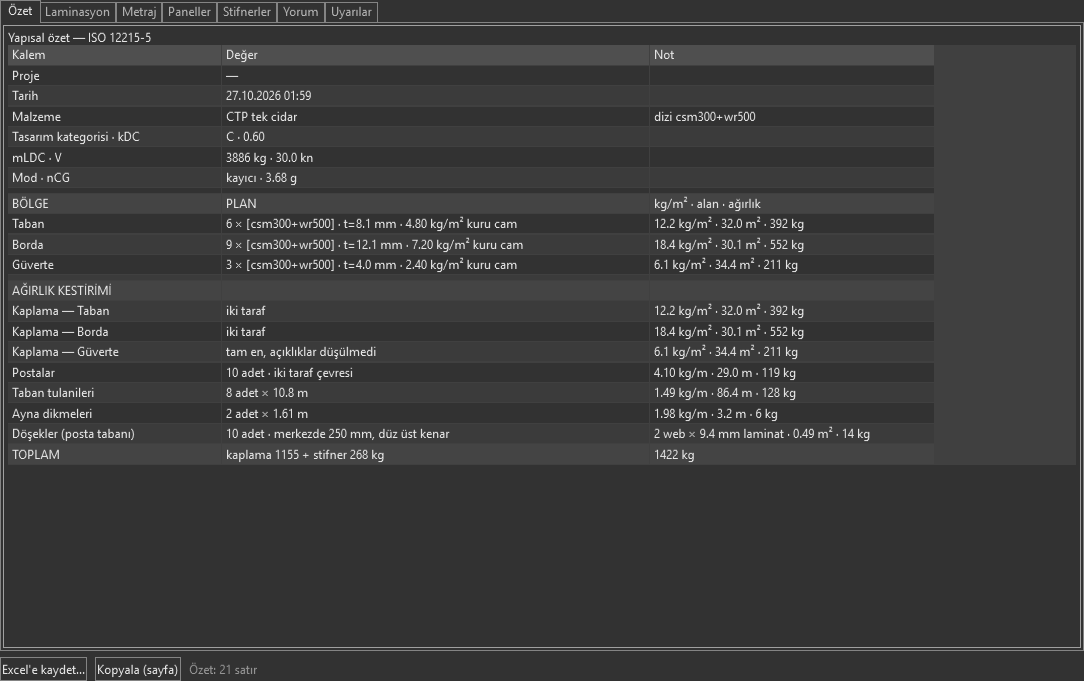

| Çalışma kitabı · Excel | Sayfalar: Özet · Laminasyon · Metraj · Paneller · Stifnerler · Yorum · Uyarılar. Excel'e kaydet… .xlsx dosyası kaydeder. Kopyala (sayfa) açık sayfayı panoya alır. |

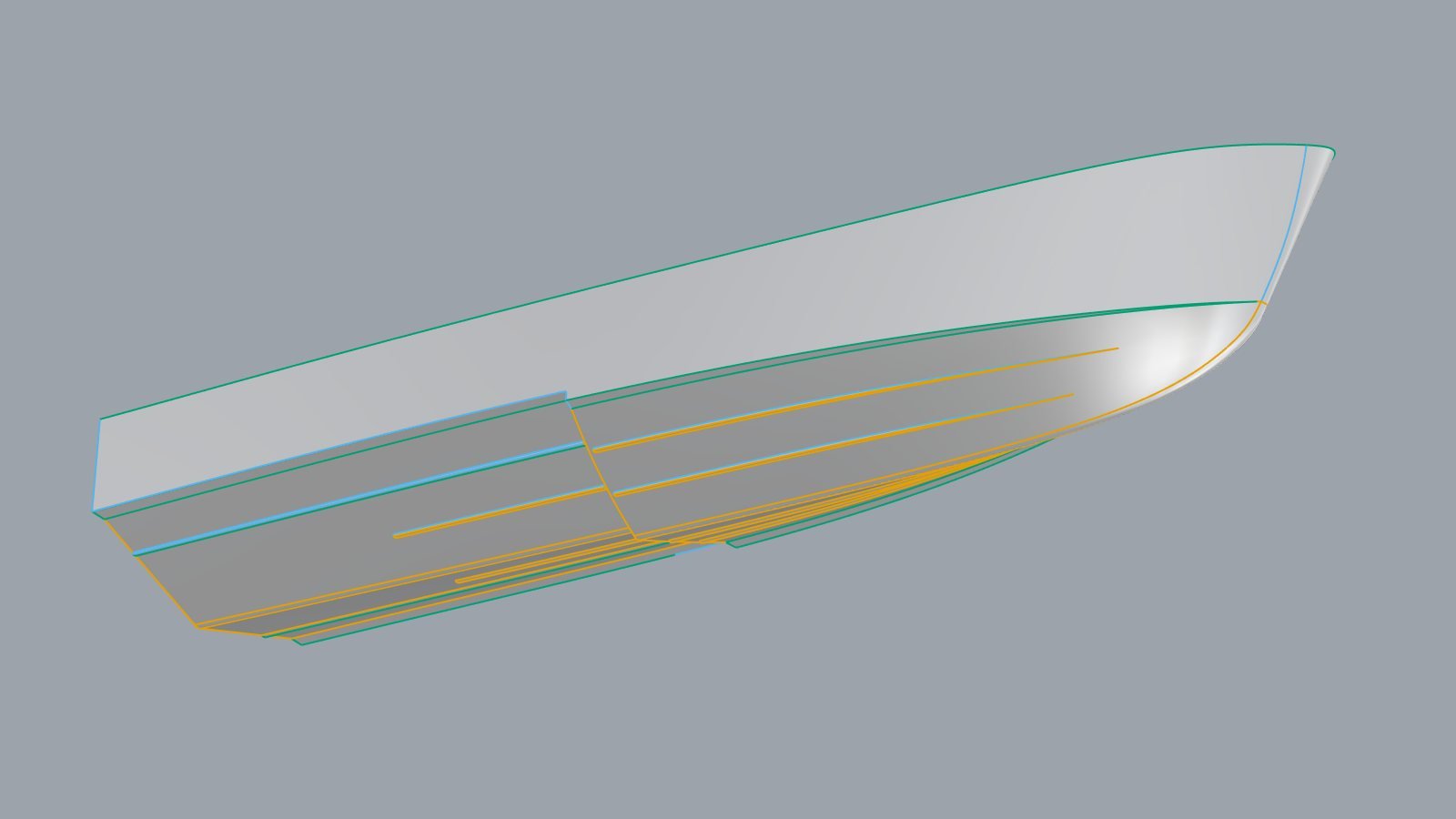

| Plan haritası · Doluluk haritası | Plan haritası uygulanan planı ya da sac kalınlığını gövde üzerinde renk ve lejantla gösterir. Doluluk haritası panel kullanım oranını gösterir: mavi ≤ %50 · yeşil %75 · sarı %90 · kırmızı %100. En çok zorlanan paneller etiketlenir. |

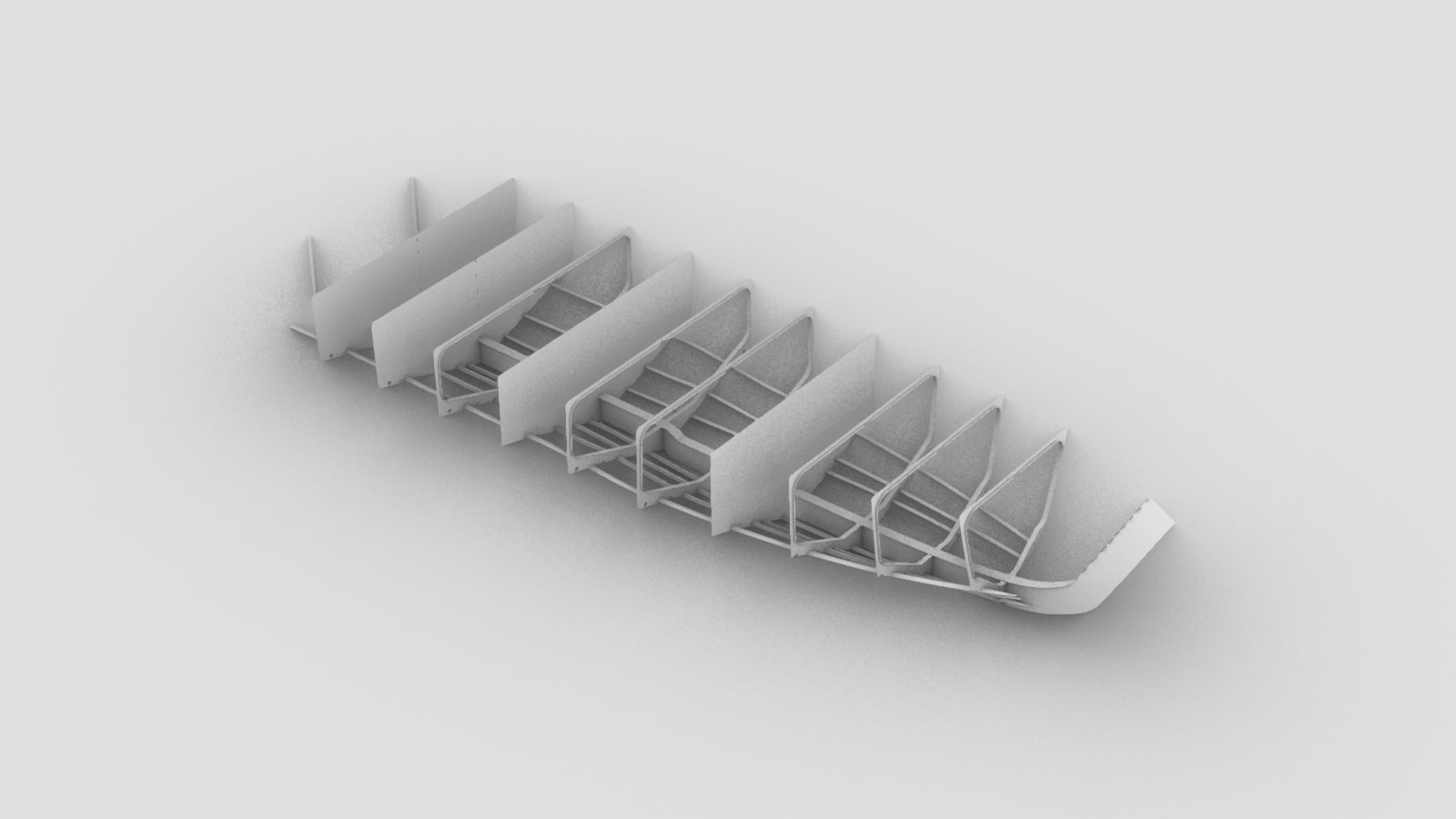

| Adım 7 · Modele çiz | |
| Kabuk iç yüzüne oturt · Perde delikleri | Model dış (kalıp) yüzeyse elemanlar kabuk kalınlığı kadar içe kaydırılır. Perde delikleri su geçirmez olmayan perdelere geçiş ve hafifletme delikleri açar. |
| Döşek/omurga delikleri · Üretim parçaları (metal) | ISO kurallarına göre oval hafifletme delikleri açar. Üretim parçaları döşek ile postayı kaynak erişim boşluklarıyla ayrı levhalar olarak çizer. |
| 3B yapı | CTP'de top-hat döşek ve stringerlerden tek parça bir taban ızgarası, kontrplak perdeler ve tabbing çizer. Metalde halka postalar, döşekler, tulaniler, kirişler, braketler, omurga levhası, perdeler ve delikler çizer. Bir posta numara cetveli de eklenir. Katman: HydRhino::Yapisal::3B. |
| Kesit paftası · Ölçüm kesitleri (2B) · Çizimi sil | Kesit paftası seçili postaların 1:1 yapı kesitlerini modelin yanına çizer. Ölçüm kesitleri hesapta kullanılan bay ortası kesitleri ve stifner profillerini çizer. Çizimi sil bütün yapısal çizimleri siler. |
Laminasyon planı penceresi (CTP)
- Bölgeyi seçin
Üstteki Taban · Borda · Güverte · Ayna · Stifner (top-hat) düğmelerinden birine basın. Her düğmede kullanım oranı ve ✓/✗ işareti görünür.
- ✎ Bu planı düzenle ya da ⚡ En hafif planı öner
Bu planı düzenle otomatik ISO planını düzenlenebilir bir kopyaya çevirir. En hafif planı öner bölgedeki bütün panelleri sağlayan en hafif planı arar. Aranan aileler: keçe + fitil, kombi, biaxial, quadraxial, triaxial.
- Katları değiştirin
Her kat için malzemeyi, g/m² değerini, ψ değerini ve yönü (0, 90, 0/90, ±45) seçin. Kalınlık kendiliğinden hesaplanır. Katları ↑ ↓ ile sıralayın, ✕ ile silin, + Kat ekle ile ekleyin. Kaplama tek cidar ya da sandviç olabilir (çekirdek türü, yoğunluk, kalınlık). Üretim yöntemini seçin: el yatırması (basit ya da karmaşık yüzey) veya vakum / infüzyon. ψ buna göre Tablo C.2'den alınır. ISO sonucu altta anında görünür: ✓ ISO 12215-5 SAĞLANIYOR ya da ✗ YETERSİZ — kat ekleyin.
- 💾 Kaydet ve yeniden hesapla
Plan Rhino belgesine kaydedilir ve dosyayla birlikte taşınır. Yapısal hesap bu planla yenilenir. Vazgeç kaydedilmemiş değişiklikleri atar. Otomatiğe dön bölgenin sizin planınızı siler. Sizin planınız olan bölgelerde malzeme seçimi kullanılmaz; Yapısal sekmesindeki bilgi satırı bunu bölge adlarıyla yazar.
Malzeme kütüphanesi: E-cam keçe, püskürtme keçe, dokuma fitil, biaxial, double bias, triaxial, quadraxial, tek yönlü ve kombi. Karbon ve aramid için dokuma, biaxial ve UD. Çekirdekler: çapraz bağlı PVC Tip I / II, doğrusal PVC, SAN ve balsa. Rapor tablosunda koruyucu bantlar (omurga, baş bodoslama, kırım), stifner flanş kademeleri, perde tabbing'i ve fireli malzeme listesi de yer alır. Bu penceredeki Motor testi yapısal hesap motorunu ISO 12215-5 örnekleri ve el hesaplarıyla sınar.
Örnek görseller
Denizcilik
Denizcilik, teknenin düzensiz dalgadaki davranışını tahmin eder. Hareketleri, ivmeleri ve dalga ek direncini hesaplar. Slamming, güverte ıslanması ve pervanenin sudan çıkma olasılıklarını bulur. Sonuçları seçtiğiniz kriter profiline göre GEÇTİ ya da AŞILDI diye değerlendirir. Fn ≤ 0,55 iken şerit teorisi, Vk/√L ≥ 2 iken Savitsky & Brown yöntemi kullanılır. İkisi de geçerliyse kötü sonucu veren yöntem esas alınır.
Ayarlar
| Ayar | Tanım |
|---|---|
| Adım 1 · Deniz durumu | |
| H⅓ (m) · Tp (s) | Belirgin dalga yüksekliği (SS3 ≈ 0,9 m · SS4 ≈ 1,9 m · SS5 ≈ 3,3 m) ve tepe periyodu. Tp için 0 girerseniz önerilen değer kullanılır. |
| Spektrum | Bretschneider (ITTC): açık deniz. JONSWAP (γ = 3,3): körfez ya da kısa esme mesafesi (feç). |
| Dalga yönü | 180° baş denizi · 135° baş omuzluk · 90° borda · 45° kıç omuzluk · 0° pupa. |
| Adım 2 · Hız ve ölçüt | |
| Hız (kn) · Profil | Hesabın yapılacağı hız ve kriter sınırları: Hızlı tekne · Konfor / yolcu · Askeri · Ticari. |
| Gelişmiş girdiler | k_yy · Fribord baş · Pervane der. (pervane derinliği) · Dümen x (m, AP). 0 girerseniz k_yy 0,25·LOA olur, pervane çıkması hesaplanmaz, dümen yeri CG alınır. |
| Adım 3 · Hesapla · Adım 4 · Sonuçlar | |
| ▶ Hesapla · Kopyala | Hesapla hesabı yapar. Kopyala sonuçları sekmeli metin olarak panoya alır. |
| Sonuçlar | YORUM (çözüm önerileriyle) · DURUM · ŞERİT TEORİSİ (heave, pitch, baş ve dümen ivmeleri, R_aw, slamming, ıslanma, pervane çıkması) · SAVITSKY & BROWN (ortalama, 1/3 ve 1/10 en yüksek darbe ivmeleri, trim) · KRİTERLER (değer / sınır → GEÇTİ ya da AŞILDI). |
Örnek görsel
Rapor
Rapor, gövdeyi hidrostatik değerlerine bakarak yorumlar. Gövdeyi dört gövde tipiyle karşılaştırır: planing / derin V, yarı deplasman, deplasmanlı motor yat / trol, yelkenli kano gövdesi. Her tipe yüzde kaç benzediğini gösterir. Hız rejimi eşiklerini, bu gövdeye uygun direnç yöntemlerini, türev oranları ve tutarlılık uyarılarını da verir. Eşikler Direnç aracındakilerle aynıdır.
- Değerler: D/L, gövde hızı, Gerr hız sınırı, At/Am, LCB (%LWL), S/∇^⅔, en uygun Cp, KG girildiyse GMt ve yalpa periyodu, Cb − Cp·Cm.
- ▶ Raporu oluştur rapor penceresini açar. Su çekimini değiştirirseniz raporu yeniden oluşturun.
- Uyarılar: asimetri, olağan dışı Cb, LCB'nin başta olması, aşırı genişlik, negatif ya da düşük GM, Simpson farkı, Cp < Cb.
- Rapor penceresindeki Kopyala raporu sekmeli metin olarak panoya alır.
Örnek görsel
DeckWizard

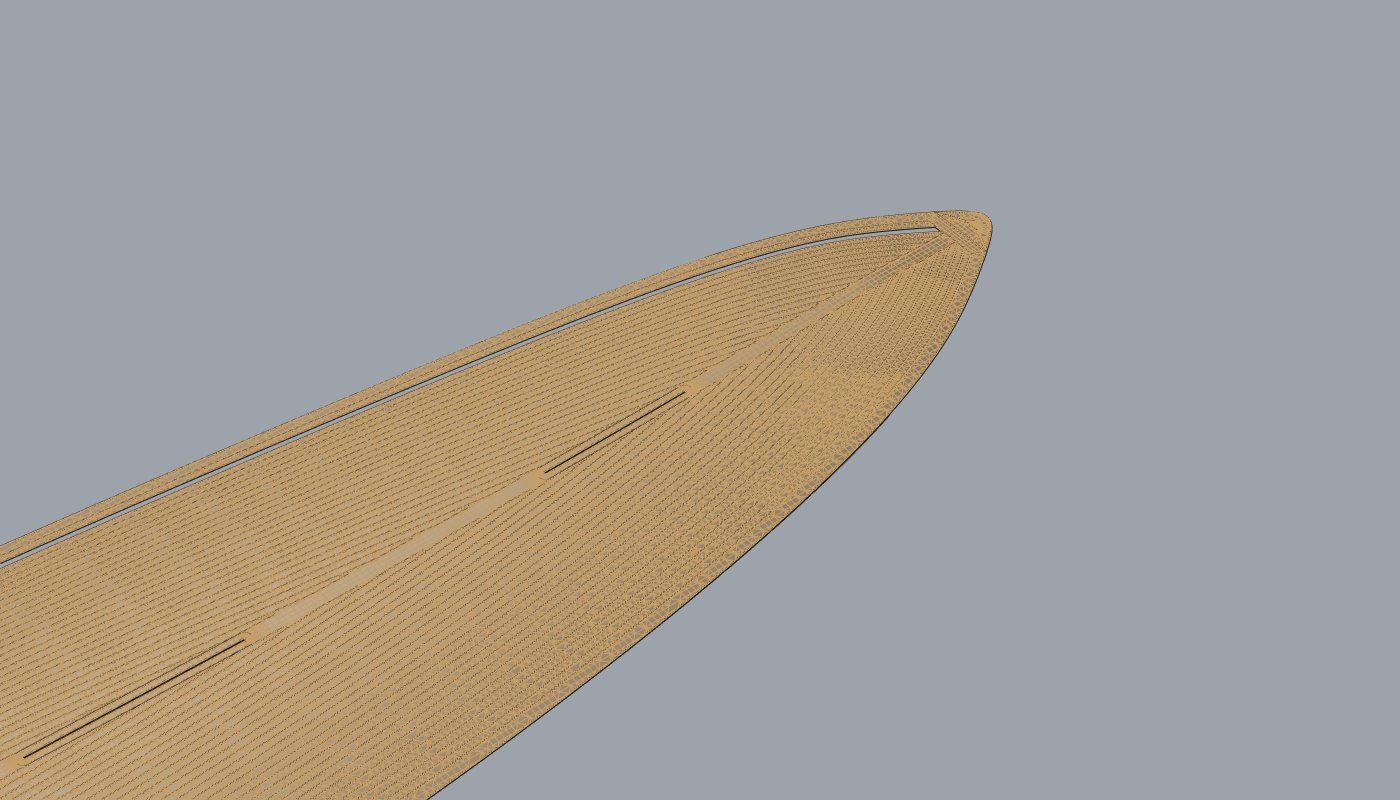

DeckWizard, güverte yüzeyine ya da kapalı sınır eğrilerinin içine masif tik, sentetik tik ya da EVA döşer. Önce pencerede renkli bir plan önizlemesi gösterir. Oluştur düğmesi 2B çizgileri ve güverte eğriliğine oturan 3B tahtaları çizer. Bu işlem tek adımda geri alınır. Kapaklar ve boşluklar desene katılır. Kapakta açıklık kesilir ve içi ayrıca döşenir. Boşlukta yalnız açıklık kesilir. Komutu çalıştırırken seçili olan kapalı eğriler sınır, yüzeyler güverte olarak alınır.
Ayarlar
| Ayar | Tanım |
|---|---|
| Adım 1 · Bölge | |
| Sınır eğrileri… | Döşenecek bölgenin kapalı sınırını seçer. Basic ve Pro'da yüzey de seçebilirsiniz. Bu durumda yüzeyin kenarları kullanılır. |
| Güverte yüzeyleri…Basic | Tikin oturacağı yüzeyleri seçer. Yüzeyin dış kenarı sınır, delikleri açıklık olur. |
| Kapaklar… · Boşluklar…Basic | Kapakta açıklık kesilir ve içi ayrıca döşenir. Boşlukta yalnız açıklık kesilir. |
| Referans kenar… · Yelpaze merkezi…Basic | Kavisli desenin paralel gideceği kenarı ve yelpaze deseninin merkezini seçer. |
| Seçimi temizle | Bütün seçimleri ve önizlemeyi siler. Seçimleri viewport'ta yapın: Enter bitirir, Esc iptal eder. |
| Kayıtlı ayarBasic | |
| Kayıtlı · Sil · Ad · Kaydet | Desen ve görünüm ayarlarını birlikte bir adla kaydeder, yükler ya da siler. |
| Adım 2 · DesenBasic | |
| Tip | T1 düz paralel · T2 kavisli (kenara paralel) · T3 kingplank + kavisli · T4 balık kılçığı · T5 yelpaze (radyal). |
| Yön · Açı · Hizalama | Yön: boyuna (X), enine (Y), açılı (°) ya da referans kenara paralel. Hizalama: ortada tahta · ortada derz · CL'de derz · kenardan başla. |
| Kingplank genişliği · Kılçık açısı | Orta tahtanın genişliği (mm). Balık kılçığı deseninde tahtaların açısı (− ters yön). |
| Adım 3 · Kenar ve uçBasic | |
| Çerçeve · genişlik · Köşe · Köşe R | Çerçeve tahtası: yok, tek sıra ya da çift sıra. Köşe: gönye 45°, alın / bindirme ya da radyüslü. Köşe R radyüslü köşenin yarıçapıdır. |
| Tahta ucu · Nib genişliği · Nib eşiği | Tahta ucu: düz kesim, nibbing (çentikli) ya da yuvarlak. Nib genişliği, çentiğin tahta genişliğine (w) oranıdır. Nib eşiği, hangi sivri uçların çentikleneceğini belirleyen iç açıdır. |
| Adım 4 · Kapak, boşluk ve detaylarBasic | |
| Kapak deseni · Tabla çerçevesi · Kapak aralığı | Kapağın içindeki desen, kapak tablasının çerçevesi ve kapak ile güverte arasındaki aralık (mm). |
| Boşluk çerçevesi · Boşluk payı | Açıklıkların çevresindeki çerçeve ve kesim payı (mm). Kapak açıklığının çevresine de çerçeve konabilir. |
| Tahta ekleri · Maks. tahta boyu · Min. şerit / w | Uzun tahtalara şaşırtmalı alın eki yapılır. Min. şerit / w değerinden dar kalan kenar parçaları komşusuyla birleştirilir. Birleştirilemeyenler kırmızı gösterilir. |
| Adım 5 · GörünümBasic | |
| Hazır · w · g · t · renkler | Hazır görünümler: masif tik, eskitilmiş tik, sentetik tik, beyaz derzli sentetik tik, EVA köpük. w tahta genişliği, g derz genişliği, t 3B kalınlıktır. Tahta ve derz rengini de seçebilirsiniz. Görünüm olarak kaydet bu ayarları saklar. |
| Önizleme ve Adım 6 · Oluştur | |
| Önizle · Otomatik önizle · Viewport'ta da göster | Önizle renkli plan önizlemesini gösterir. Otomatik önizle ayar değişince önizlemeyi yeniler. Viewport'ta da göster geçici bir önizlemeyi viewport'ta çizer. |
| 2B çizgiler · 3B tahtalar · ▶ Oluştur · Son çizimi sil | Oluştur desenleri DeckWizard:: katmanlarına çizer (Tahta, Çerçeve, Kingplank, 3B Tahta, 3B Derz …). Son çizimi sil son çizimi geri alır. |
Örnek görseller
Hesap
Hesap penceresi bilgisayarınızı bool.center hesabınıza bağlar. Sürümü (Demo, Basic ya da Pro) ve lisans durumunu gösterir. Güncellemeleri de buradan yönetirsiniz. Araç pencerelerinin sağ üstündeki sürüm bağlantısı da bu pencereyi açar.
| Denetim | Tanım |
|---|---|
| Tarayıcıda giriş yap / üye ol | bool.center'ı tarayıcıda açar. Giriş yapın ve sitede Bu bilgisayarı bağla düğmesine basın. |
| Abonelik al | Üyelik sayfasını açar. Bool üyelik Basic'i, Boolean üyelik Pro'yu açar. |
| Yenile | Lisansı sunucudan yeniden alır. Üyeliğiniz değiştiyse kullanın. |
| Güncellemeleri otomatik indir ve kur | Yalnız .rhi ile kurulumda geçerlidir. İşaretli değilse yeni sürüm yalnız bildirilir. |
| Şimdi denetle | Yeni sürüm olup olmadığını hemen denetler (HydRhinoGuncelle). |
| bool.center · Kılavuz | Siteyi ve bu kılavuzu açar. |
Yardım
Araç çubuğundaki Yardım düğmesi ve HydHelp komutu bu kılavuzu tarayıcıda açar. Araç pencerelerindeki ? düğmesi kılavuzu o aracın bölümünde açar. Kılavuz, bool.center'daki HydRhino sayfasının bir parçasıdır. Sayfanın en üstündeki ← HydRhino sayfası bağlantısıyla oraya dönebilirsiniz.
Komut listesi
| Komut | Düğme | İş | Sürüm | |
|---|---|---|---|---|
| HullWizard | HullWizard | Sert çeneli karina tasarımı | Demo temel · Basic tam |
| HydHydrostatics | Hidrostatik | Hidrostatik, görsel işaretler, Doğrula… | Demo |
| HydLines | Endaze | Posta, batok, su hattı, diyagonal (2B / 3B) | Demo |
| HydResistance | Direnç | Direnç ve güç | Basic |
| HydStructure | Yapısal | ISO 12215 yapı, laminasyon / sac planı, 3B, pafta, Excel | Pro |
| HydSeakeeping | Denizcilik | Dalgada hareket, ivme, slamming | Basic |
| HydReport | Rapor | Karina raporu | Pro |
| DeckWizard | DeckWizard | Güverte tiki (eski ad HydTik) | Demo temel · Basic tam |
| HydRhinoHesap | Hesap | Hesap, sürüm, güncellemeler | Herkes |
HydRhinoGuncelle | Hesap'a sağ tık | Güncellemeyi hemen denetler | Herkes | |
| HydHelp | Yardım | Bu kılavuzu açar | Herkes |
  | HydRhino | Hidrostatik'e sağ tık | Araç çubuğunu gösterir / yeniler, komutları ve sürümü yazar | Herkes |
Sık sorulanlar
Bir araç "🔒 … sürümünde açık" diyor
Bu bilgisayardaki sürüm o aracı içermiyor. Sürümünüzü Hesap penceresinde görebilirsiniz. Üyeliğinizi yükselttiyseniz Yenile düğmesine basın.
"Hesap bağlı değil" yazıyor
Hesap → Tarayıcıda giriş yap / üye ol düğmesine basın. Sitede Bu bilgisayarı bağla düğmesine basın. İnternet olmadan 7 gün çalışabilirsiniz. Sonra bir kez internete bağlanın.
Kendi gövdem hesaplanmıyor
Gövde su hattının altında kapalı olmalıdır. Model yarımsa Yarım tekne (aynala) kutusunu işaretleyin. Su hattının altında delik uyarısı çıkarsa o delikleri kapatın.
Sonuçlara güvenebilir miyim?
Hidrostatik'teki Doğrula… ve Yapısal'ın laminasyon planı penceresindeki Motor testi, hesap motorunu bağımsız yöntemlerle ve bilinen çözümlerle sınar. Yine de HydRhino bir ön tasarım aracıdır.
